（一）鉛酸蓄電池的結構

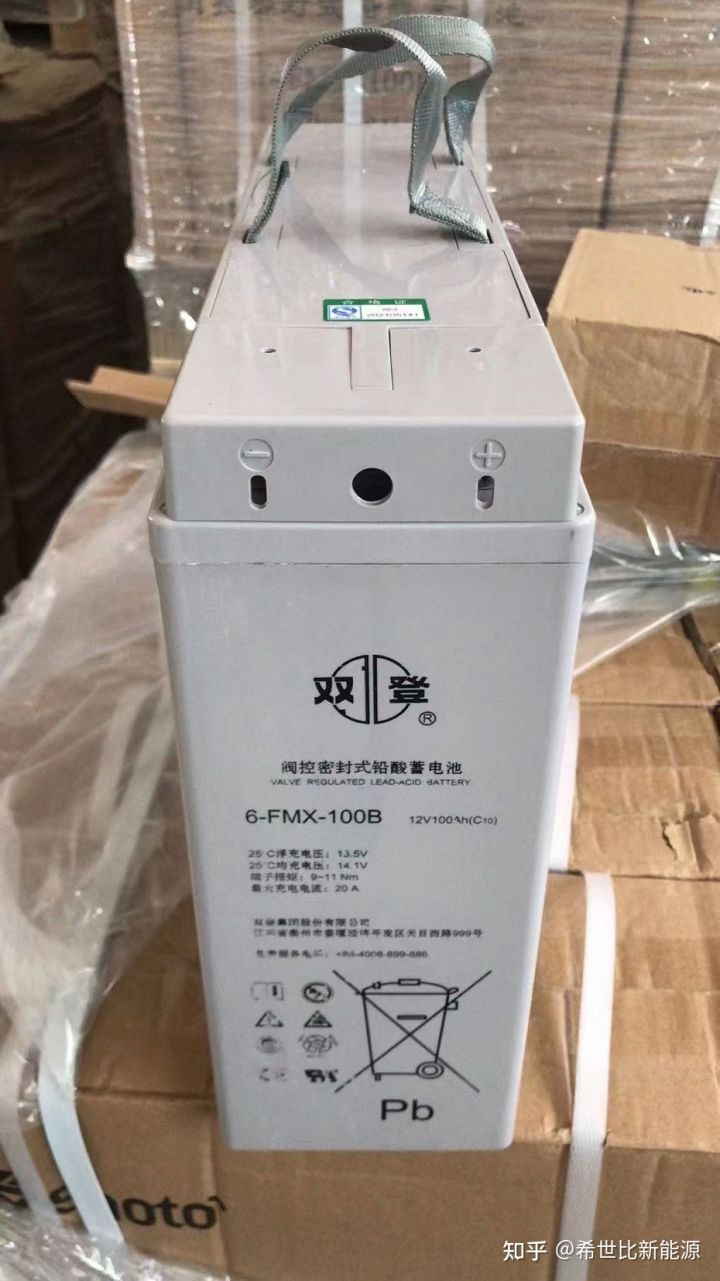

鉛酸蓄電池主要由正極板組?負極板組?隔板?容器和電解液等構成,其結構如下圖所示：

1.極板

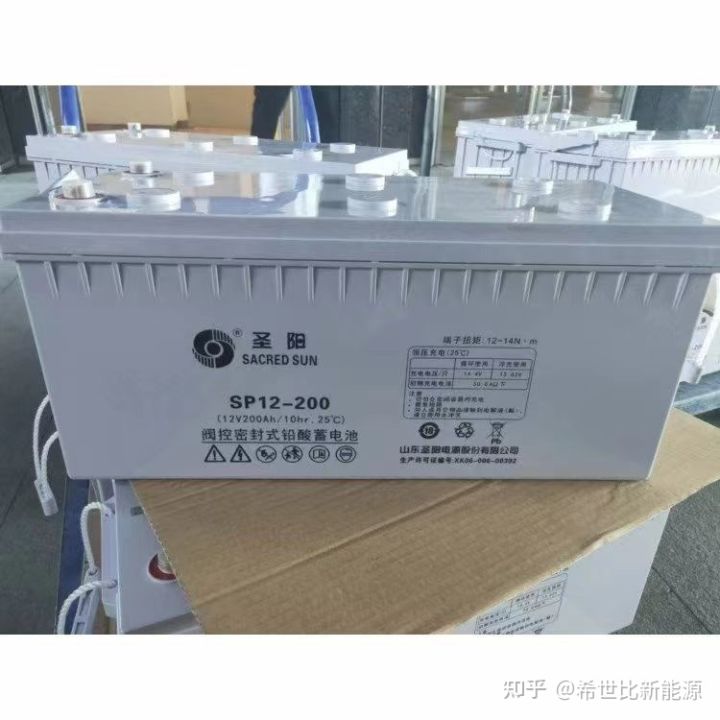

鉛酸蓄電池的正?負極極板由純鉛制成,上面直接形成有效物質,有些極板用鉛鎳合金制成柵架,上面涂以有效物質?正極(陽極)的有效物質為褐色的二氧化鉛,這層二氧化鉛由結合氧化的鉛細粒構成,在這些細粒之間能夠自由地通過電解液,將正極材料磨成細粒的原因是可以增大其與電解液的接觸面積,這樣可以增加反應面積,從而減小蓄電池的內阻?負極(陰極)的有效物質為深灰色的海綿狀鉛?在同一個電池內,同極性的極板片數超過兩片者,用金屬條連接起來,稱為極板組或極板群?至于極板組內的極板數的多少,隨其容量(蓄電能力)的大小而異?為了獲得較大的蓄電池容量,常將多片正?負極板分別并聯,組成正?負極板組,如下圖所示：

安裝時,將正?負極板組相互嵌合,中間插入隔板,就形成了單格電池?在每個單格電池中,負極板的片數總要比正極板的片數多一片,從而使每片正極板都處于兩片負極板之間,使正極板兩側放電均勻,避免因放電不均勻造成極板拱曲?

2.隔板

在各種類型的鉛酸蓄電池中,除少數特殊組合的極板間留有寬大的空隙外,在兩極板間均需插入隔板,以防止正?負極板相互接觸而發生短路?這種隔板上密布著細小的孔,既可以保證電解液的通過,又可以阻隔正?負極板之間的接觸,控制反應速度,保護電池?隔板有木質?橡膠?微孔橡膠?微孔塑料?玻璃等數種,可根據蓄電池的類型適當選定?吸附式密封蓄電池的隔板是由超細玻璃絲綿制作的,這種隔板可以把電解液吸附在隔板內,吸附式密封蓄電池的名稱也是由此而來的?

3.容器

容器是用來盛裝電解液和支撐極板的,通常有玻璃容器?襯鉛木質容器?硬橡膠容器和塑料容器四種?容器用于盛放電解液和極板組,應該耐酸?耐熱?耐震?容器多采用硬橡膠或聚丙烯塑料制成,為整體式結構,底部有凸起的肋條以擱置極板組?殼內由間壁分成3個或6個互不相通的單格,各單格之間用鉛質聯條串聯起來?容器上部使用相同材料的電池蓋密封,電池蓋上設有對應于每個單格電池的加液孔,用于添加電解液和蒸餾水以及測量電解液密度?溫度和液面高度?

4.電解液

鉛酸蓄電池的電解液是用蒸餾水稀釋高純濃硫酸而成的?它的密度高低視鉛蓄電池類型和所用極板而定,一般在15℃時為1.200～1.300g/cm3?蓄電池用的電解液(稀硫酸)必須保持純凈,不能含有危害鉛酸蓄電池的任何雜質?電解液的作用是給正?負電極之間流動的離子創造一個液體環境,或者說充當離子流動的介質?電解液的相對密度對蓄電池的工作有重要影響,相對密度大,可減少結冰的危險并提高蓄電池容量,但相對密度過大,則黏度增加,反而降低蓄電池容量,縮短使用壽命?應根據當地*低氣溫或制造廠家的要求選擇電解液相對密度?

5.加液孔蓋

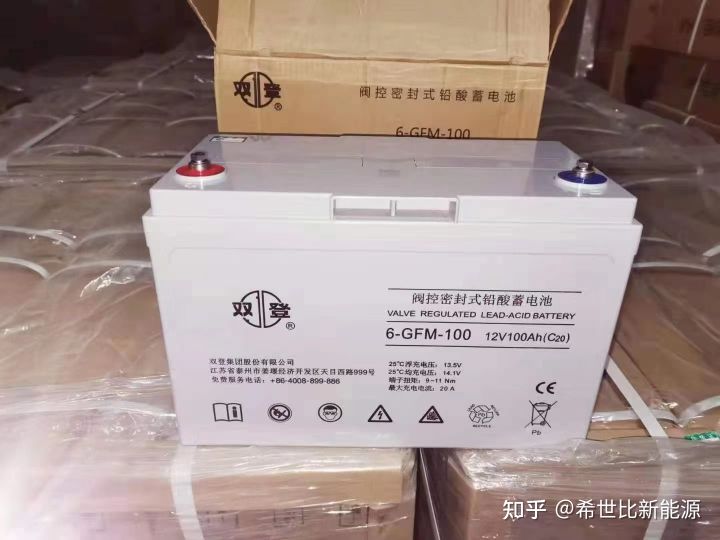

加液孔蓋用橡膠或塑料制成,旋在電池蓋的加液孔內，如下圖：

加液孔蓋上有通氣孔,可使蓄電池化學反應中產生的氣體順利排出?加液孔蓋上的通氣孔應經常保持暢通,使蓄電池內部的氫氣與氧氣排出,防止蓄電池過早損壞或爆炸?

6.聯條

由于蓄電池各單格為串聯連接,因此不同極性的極柱要用聯條連接起來?聯條用鉛銻合金鑄成,有外露式?跨橋式和穿壁式三種,前者用在硬橡膠外殼和蓋上,后兩者用在塑料外殼和蓋上?外露式是指聯條外露在蓄電池的上面;跨橋式是指聯條下部在蓄電池的平面上或埋在蓋下,連接部分跨接在各單格電池的中間壁上;穿壁式是指在中間壁上打孔,使極板組柄直接穿過中間隔壁將各單格電池連接起來?穿壁式聯條的連接方式如下圖所示：

（二）鉛酸蓄電池的基本概念

1.充電

充電是外電路給蓄電池供電,使電池內發生化學反應,從而把電能轉化為化學能儲存起來的操作?充電時,蓄電池的正?負極分別與直流電源的正?負極相連,當充電電源的端電壓高于蓄電池的電動勢時,在電場的作用下,電流從蓄電池的正極流入?負極流出,這一過程稱為充電?蓄電池充電過程是將電能轉換為化學能的過程?充電時,正?負極板上的PbSO4還原為PbO2和Pb,電解液中的H2SO4不斷增多,電解液密度不斷上升?當充電接近終了時,PbSO4已基本還原成 Pb?過剩的充電電流將電解水,使正極板附近產生O2從電解液中逸出,負極板附近產生H2從電解液中逸出,電解液液面高度降低?因此,鉛酸蓄電池需要定期加蒸餾水?

蓄電池充足電的標志是:

(1)電解液中有大量氣泡冒出,呈沸騰狀態;

(2)電解液的相對密度和蓄電池的端電壓上升到規定值,且在2～3h內保持不變?

2.放電

放電是在規定的條件下,電池向外電路輸出電能的過程?當鉛酸蓄電池接上負載后,在電動勢的作用下,電流就會從蓄電池的正極經外電路的用電設備流向蓄電池的負極,這一過程稱為放電,蓄電池的放電過程是將化學能轉化為電能的過程?放電時,正極板上的 PbO2和負極板上的Pb都與電解液中的 H2SO4反應生成硫酸鉛(PbSO4),沉附在正?負極板上?在這個過程中,電解液中的H2SO4不斷減少,電解液密度不斷下降?理論上,放電過程可以進行到極板上的活性物質被耗盡為止,但由于生成的 PbSO4沉附于極板表面,阻礙電解液向活性物質內層滲透,使得內層活性物質因缺少電解液而不能參加反應,因此在使用中放完電時蓄電池活性物質的利用率也只有20% ～30%?因此,采用薄型極板,增加極板的多孔性,可以提高活性物質的利用率,增大蓄電池的容量?

蓄電池放電終了的特征是:

(1)單格電池電壓降到放電終止電壓;

(2)電解液相對密度降到*小許可值?

放電終止電壓與放電電流的大小有關,放電電流越大,允許的放電時間就越短,放電終止電壓也越低?

3.過充電

過充電是對完全充電的蓄電池或蓄電池組繼續充電?

4.自放電

自放電是電池的能量沒有通過放電就進入外電路,造成一定能量的損失?

5.活性物質

在電池放電時發生化學反應從而產生電能的物質,或者說是正極和負極儲存電能的物質的統稱?

6.放電深度

放電深度是指蓄電池使用過程中放電到什么程度才停止放電?

7.板極硫化

在使用鉛酸蓄電池時要特別注意的是:電池放電后要及時充電,如果長時間處于半放電或充電不足甚至過充的情況,或長時間充電和放電都會形成 PbSO4晶體?這種大塊晶體很難溶解,無法恢復原來的狀態,導致板極硫化后充電就會變得困難?

8.容量

容量是在規定的放電條件下電流輸出的電荷,其單位常用安時(A·h)表示?

9.相對密度

相對密度是指電解液與水的密度比值,用來檢驗電解液的強度?相對密度與溫度變化有關?25℃時充滿的電池電解液相對密度值為1.265?密封式電池,相對密度值無法測量?純酸溶液的密度為1.835g/cm3,完全放電后降至1.120g/cm3?電解液注入水后,只有待水完全融合電解液后才能準確測量密度,融入過程大約需要數小時或者數天,但是可以通過充電來縮短時間?每個電池的電解液密度均不相同,即使是同一個電池在不同的季節,電解液的密度也會不一樣?大部分鉛酸蓄電池的電解液密度在1.1～1.3g/cm3范圍內,充滿電之后一般為1.23～1.3g/cm3?

10.運行溫度

電池在使用一段時間后,會感覺燙手,這是因為鉛酸蓄電池具有很強的發熱性?當運行溫度超過25℃,每升高10℃,鉛酸電池的使用壽命就減少50%,所以電池的*高運行溫度應比外界低,在溫度變化超過±5℃的情況下*好?

（三）鉛酸蓄電池充?放電基本原理

在鉛酸蓄電池中,正極板為PbO2,負極板為 Pb,電解液為 H2SO4?將其正?負極板插入電解液中,正?負極板與電解液相互作用,在正?負極板間就會產生約2.1V的電勢?電池在完成充電后,正極板為二氧化鉛,負極板為海綿狀鉛?放電后,在兩極板上都產生細小而松軟的硫酸鉛,充電后又恢復為原來物質?鉛酸蓄電池在充電和放電過程中的可逆反應理論比較復雜,目前公認的是哥來德斯東和特利浦兩人提出的雙硫酸化理論?該理論的含義:鉛酸蓄電池在放電后,正?負電極的有效物質和硫酸發生反應,均轉變為硫酸化合物(硫酸鉛),充電時又會轉化為原來的鉛和二氧化鉛?其具體的化學反應方程式如下:

正極

2PbO2+2H2SO4 →2PbSO4+O2↑+2H2O

負極

Pb+H2SO4 →PbSO4+H2↑

總反應

2PbO2+3H2SO4+Pb →3PbSO4+2H2O+O2↑+H2↑

從以上的化學反應方程式中可以看出,鉛酸蓄電池在放電時,正極的活性物質二氧化鉛和負極的活性物質鉛都與硫酸電解液反應,生成硫酸鉛,在電化學上把這種反應叫做雙硫酸鹽化反應?在蓄電池剛放電結束時,正?負極活性物質轉化成的硫酸鉛是一種結構疏松?晶體細密的物質,活性程度非常高?在蓄電池充電過程中,正?負極疏松細密的硫酸鉛,在外界充電電流的作用下會重新變成二氧化鉛和鉛,蓄電池又處于充足電的狀態?
